在電力巡檢領域，局部放電是常見的故障現象，其潛在風險不容忽視。傳統的檢測方法受限于其技術特點和操作難度，往往難以精準、高效地定位故障點。而優利德UT568A聲學成像儀的出現，為這一問題提供了創新的解決方案。下面，讓我們跟隨優利德測試儀表FAE工程師的腳步，一起走進黃河公司海南風電分公司，見證UT568A聲學成像儀在箱式變電站(以下簡稱為“箱變”)和升壓站局放檢測中的出色表現!

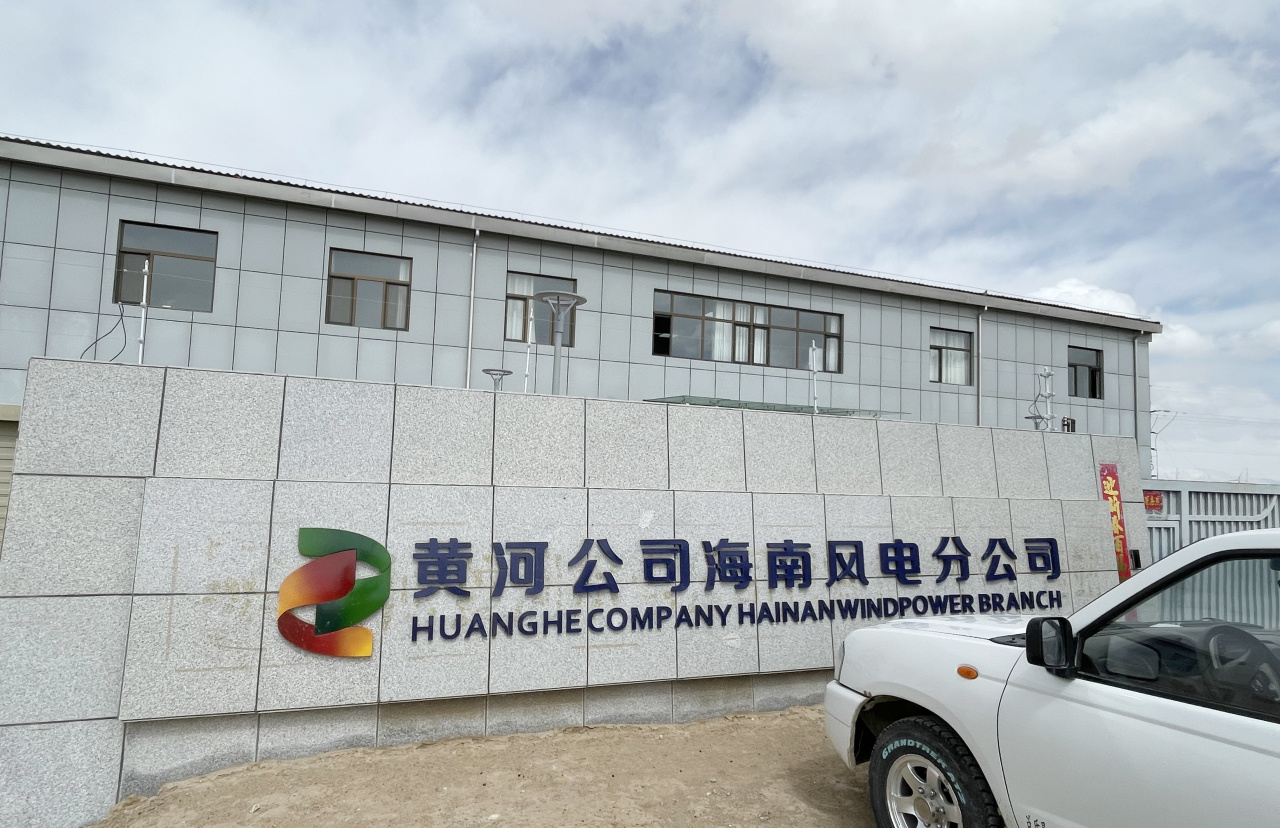

黃河公司海南風電分公司始建于2022年，隸屬于黃河上游水電開發有限責任公司，主要從事風力發電場、變電站及電力線路項目開發、建設、生產、運維、技術監督、咨詢及培訓服務工作。下轄16座風電場和4座330千伏、3座110千伏升壓站的管理及維護檢修業務?？傃b機容量2797.5兆瓦，風機保有量1222臺。
UT568A聲學成像儀憑借先進的麥克風陣列波束形成技術，能夠精確地獲取聲源分布數據。同時，配合高清攝像頭實時采集視頻畫面，將聲源分布數據與視頻圖像進行聲像融合，從而把變化的聲源動態地呈現在顯示屏上。這種技術的運用，使得電力設備的故障點能夠在第一時間被準確定位，大大提高了故障排查的效率。
在本次終端市場走訪中，優利德測試儀表FAE工程師憑借先進的UT568A聲學成像儀，對黃河公司海南風電分公司旗下的沙玉珠風電場箱變和加柔風電場330kV德吉升壓站進行了精準的局部放電檢測。接下來，讓我們一起詳細了解這次檢測的過程與成果。
1、沙玉珠風電場箱變檢測

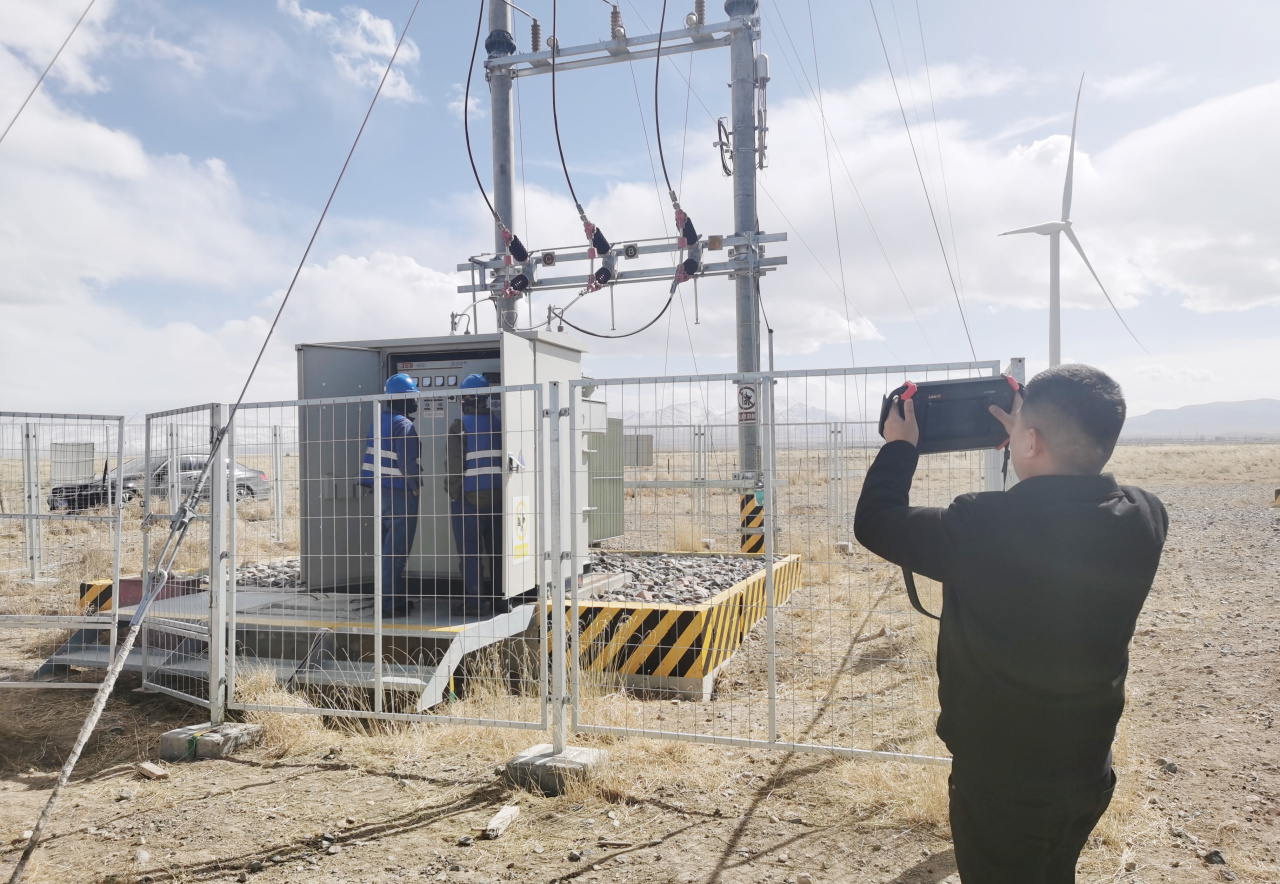

箱變是風力發電系統的重要組成部分，在能源轉換和傳輸過程中扮演著關鍵角色。它集成了高壓開關、隔離開關、電流互感器、電壓互感器、保護裝置以及變壓器等核心設備。為確保沙玉珠風電場的穩定運行，優利德測試儀表FAE工程師針對其箱變內部的線纜連接點、不間斷電源系統(UPS)以及線路絕緣子等關鍵部位進行了嚴格的現場測試。

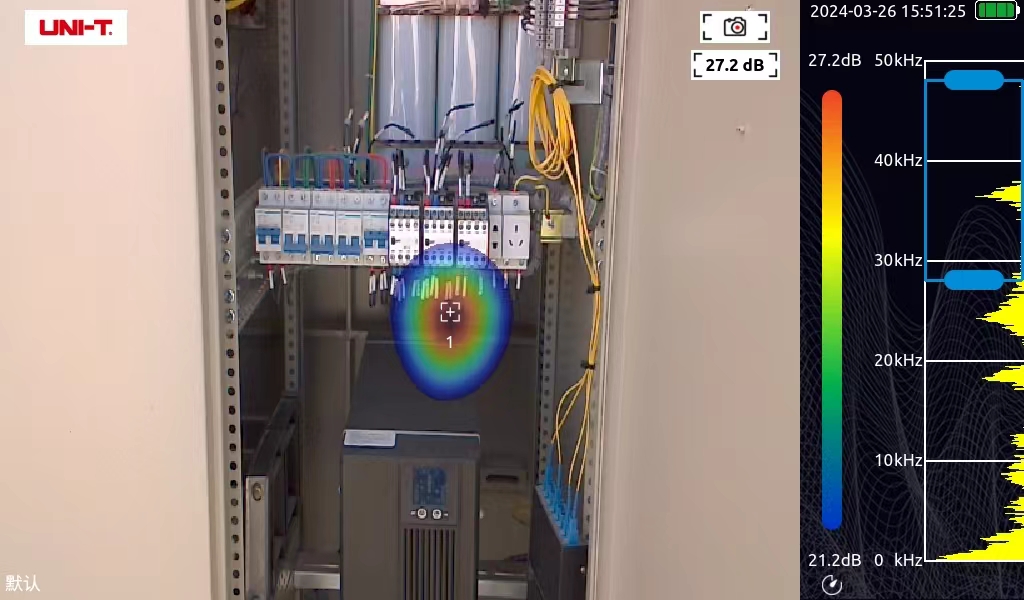

經過對多個箱變的深度檢測，我們發現一臺箱變的UPS存在局部放電問題。經與客戶深入溝通確認，該箱變曾因故障停電，導致UPS切換工作。此次發現不僅驗證了故障的存在，更進一步彰顯了UT568A聲學成像儀在故障檢測方面的精準度和可靠性。

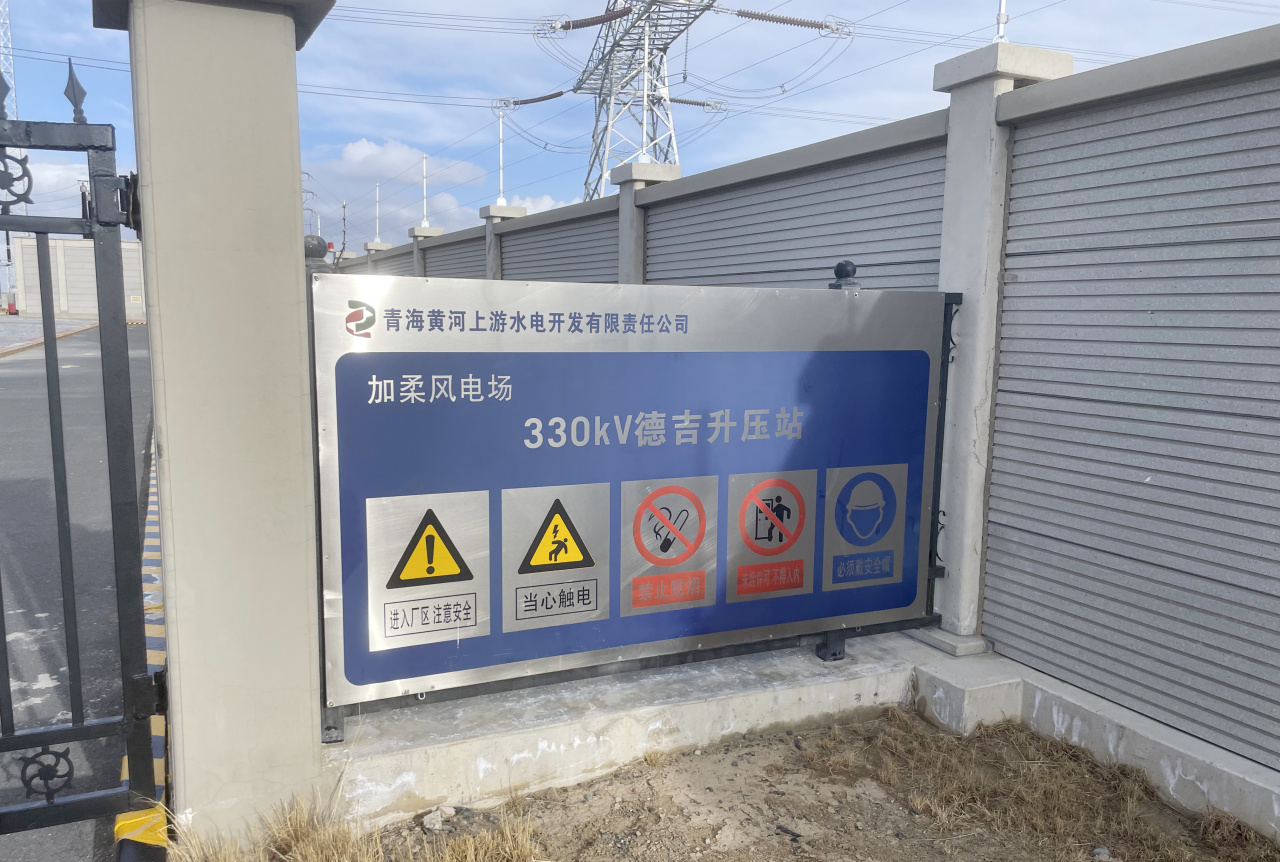

2、加柔風電場升壓站檢測
風電場升壓站作為風電系統中不可或缺的一環，主要負責將風電機組輸出的電壓升至更高等級，確保電能的有效傳輸。其核心組成部分包括變壓器、斷路器、電容器、電壓互感器以及電纜等關鍵設備。本次檢測工作聚焦于升壓站電氣設備的局部放電現象，旨在確保設施的安全穩定運行。

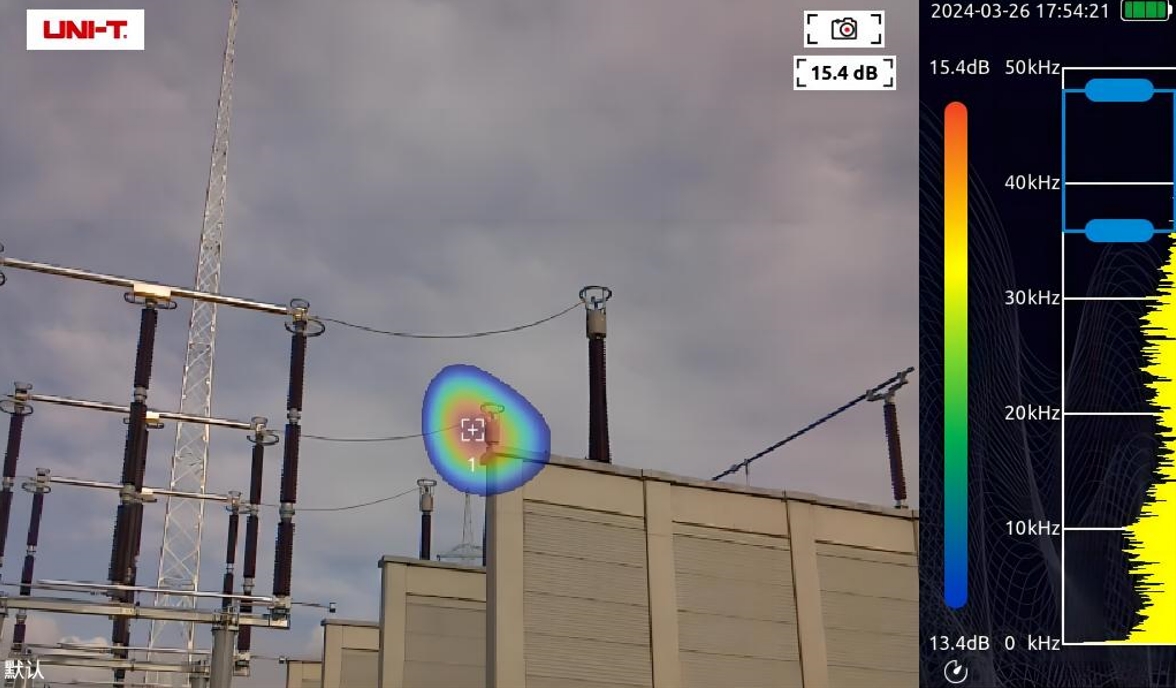

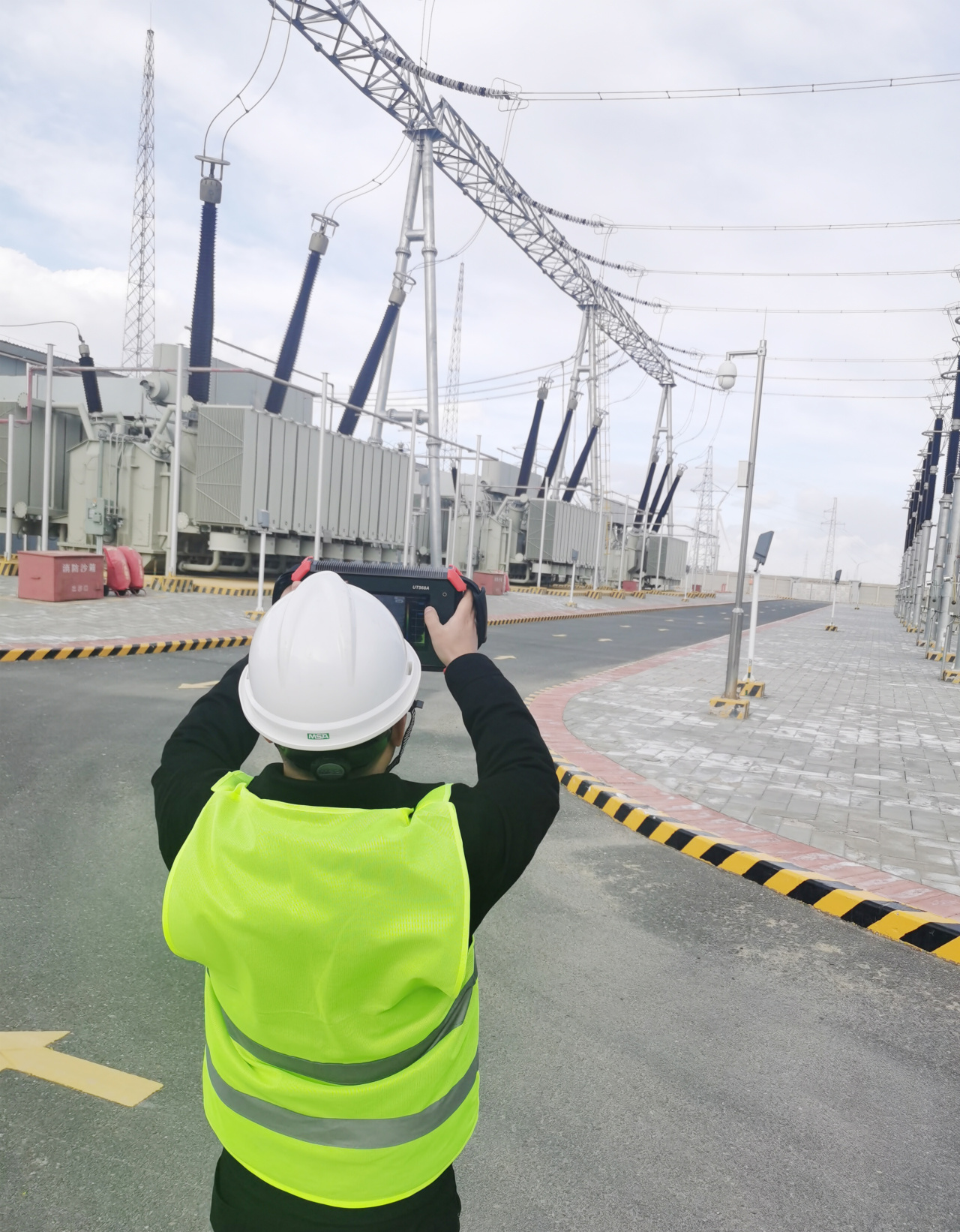

在加柔風電場德吉升壓站的檢測過程中，優利德測試儀表FAE工程師憑借先進的檢測技術和設備，發現了線路連接處的局部放電現象。隨后，我們將相關測試結果及時反饋給客戶?？蛻魧Υ吮硎靖叨日J可，并稱這樣的專業檢測對其維護工作的效率提升起到了顯著作用。
UT568A聲學成像儀介紹
UT568A是一款高效直觀、可全局掃描的聲學檢測工具，擁有62°廣闊的聲像圖視場角和高達25FPS的刷新率，實現即時成像。該產品配備了128通道MEMS數字麥克風，操作簡單且記錄方便，支持拍照、視頻以及TF卡存儲。其2kHz至48kHz的可調頻率范圍，結合聚焦光圈，能有效排除干擾，確保精準成像。此外，UT568A聲學成像儀還具備IP54防護等級，確保在各種環境下都能穩定工作。主要特點如下：
快 62°聲像視角，25FPS刷新率即時成像快速掃描發現故障點
準 128通道遠距離實時精準識別故障點，讓泄漏看得見
穩 兩倍聚焦，精準檢測，防止周邊干擾
寬 2kHz-48kHz頻率可調
簡 只需調節兩個范圍，即可滿足大多數場景下檢測氣體泄漏的需要
新品上市預告
此外，我們還有一個激動人心的好消息要分享給大家!
為了給廣大用戶提供更加高效、精準、便攜的聲學檢測體驗，我們即將推出UT568B手持式聲學成像儀。這款升級版聲學成像儀不僅完美繼承了UT568A聲學成像儀的精湛工藝和出色品質，更在技術創新與功能拓展上實現了重大突破
聲鑒萬象，讓故障無處遁形
4月24日，敬請期待
