在電氣系統中，一旦設施遭受雷擊或出現過載電壓，電流會急劇上升。若缺乏有效的電流疏導路徑，可能會導致觸電、火災甚至爆炸等安全事故。接地電極，作為電氣系統中不可或缺的電流疏散通道，其重要性不言而喻。然而，由于接地電極的非可視化特性，我們無法直接觀察其狀態。該如何確保其暢通無阻且持續發揮保護作用呢?先從接地電阻說起。
一、什么是接地電阻?
接地電阻，指的是電流從接地裝置流入大地，并經由大地流向另一接地體或向更遠處擴散時所遇到的電阻，主要分為保護接地、防靜電接地及防雷接地三種類型。接地電阻的數值直接反映了電氣裝置與“地”接觸的良好程度，同時也體現了接地網的規模。
▲保護接地：是針對人體安全而設計的一種接地方式。它將正常情況下不帶電，但在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分(如電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等)用導線與接地體連接起來，從而有效預防觸電事故和設備損壞。
▲防靜電接地：此接地類型旨在消除靜電對易燃易爆物質(如燃油、天然氣等)以及精密電子設備構成的潛在威脅。通過接地，可以有效防止靜電積聚和放電，確保生產環境的安全穩定。
▲防雷接地：通過將防雷設備(如避雷針)的接地端與大地相連，將雷電過電壓引入地下，從而保護電氣設備免受雷電損害，減少因雷電引發的火災、爆炸等事故風險。
在安裝初期，接地系統的接地電阻值通常較小。然而，由于長期受到腐蝕性土壤的侵蝕，其電阻值可能會逐漸增大。因此，對接地和接地連接進行定期檢測和維護至關重要。
二、什么是接地電阻測試儀?

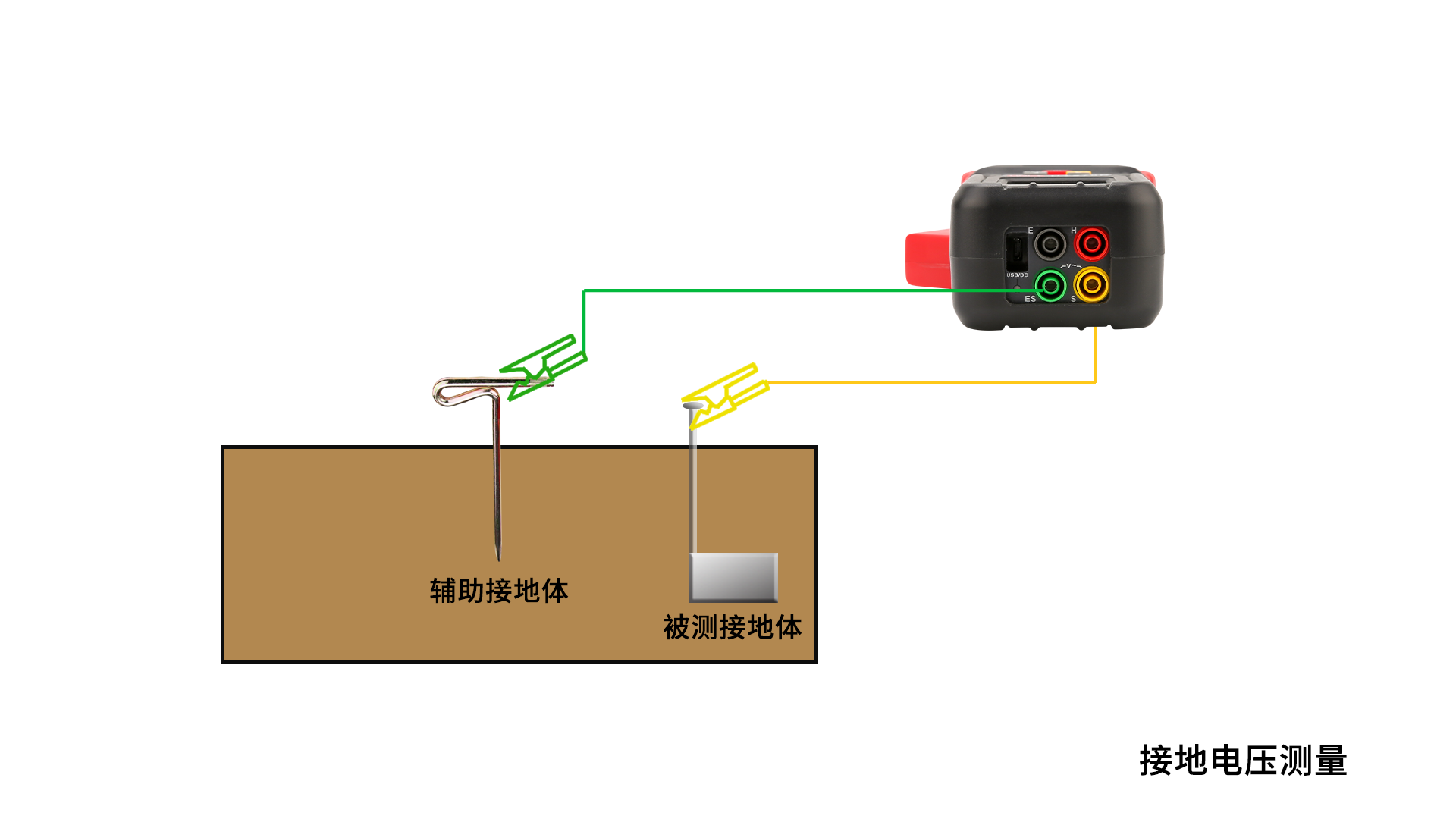

接地電阻測試儀是電氣安全檢測的關鍵工具，其核心功能在于準確測量和評估電氣接地系統的各項關鍵參數。這些參數包括但不限于接地電阻、接地電位以及接地回路的阻抗，它們對于確保電氣系統的穩定運行和人員安全至關重要。此外，接地電阻測試儀還具備測量接地電壓的能力，為全面評估接地系統提供了全面的數據支持。
接下來，小編為大家詳細解析接地電阻測試儀的常見問題，并推薦幾款高效、可靠的測試工具，以助大家更好地完成接地電阻的測試工作。
三、常見疑問與解答
1、輔助樁接地電阻測試儀與鉗形接地電阻測試儀的區別?
輔助樁接地電阻測試儀：適用于前期地網施工的接地點測量與設計。其特點是需要分離接地線路，通過輔助樁的設置，測量接地點的電阻值。

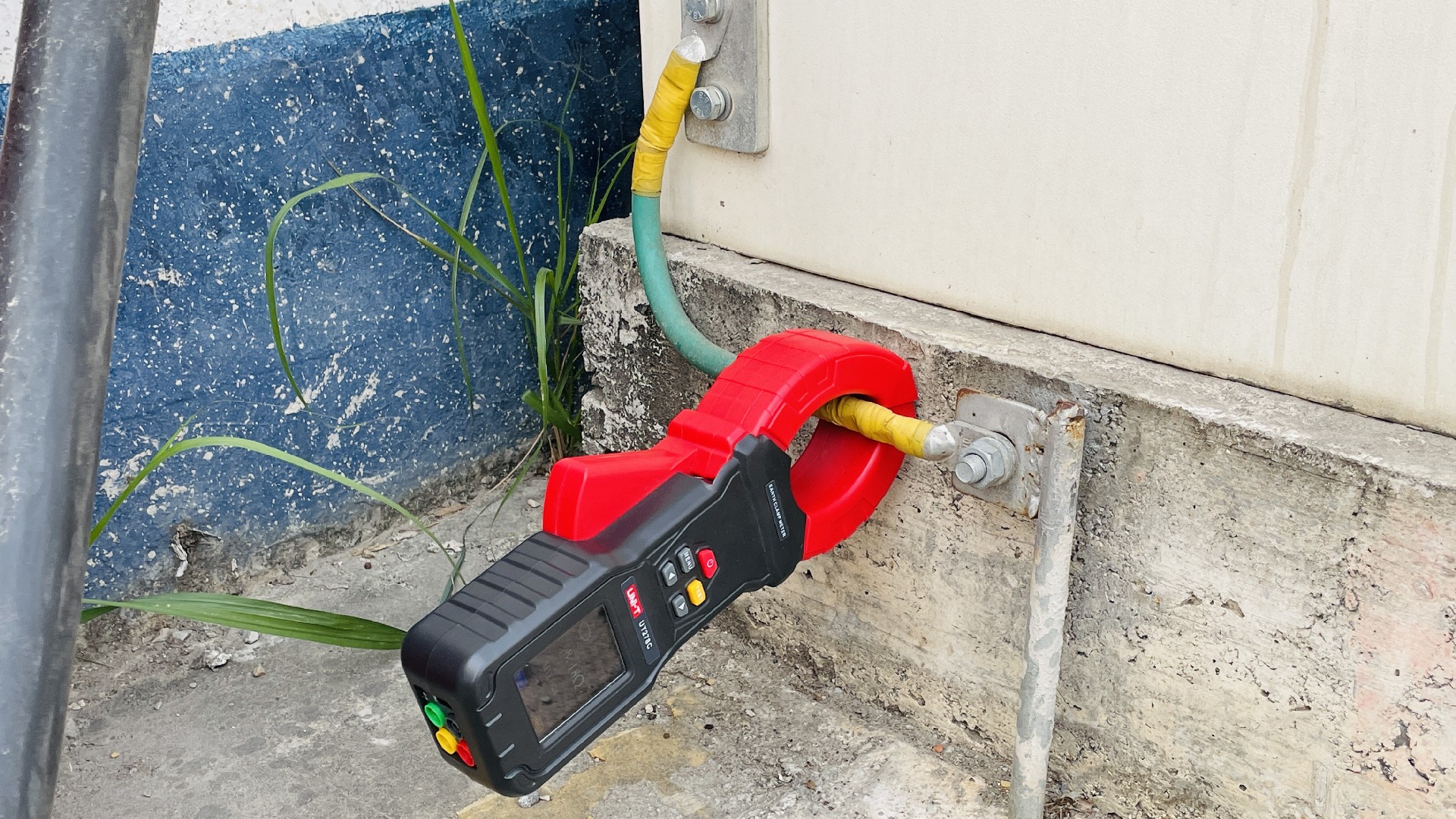

鉗形接地電阻測試儀：廣泛應用于地網建設完成后的日常維護，無需分離接地線路，通過鉗口夾住接地線即可進行測試，操作更為便捷。
2、如何選擇合適的接地電阻測試儀?
根據應用場景選擇：前期施工可選擇輔助樁接地電阻測試儀，后期維護可選擇鉗形接地電阻測試儀。
根據測試需求選擇：不同型號的測試儀在測量范圍、精度、功能等方面存在差異，需根據實際需求以及具體預算來選擇。
3、接地電阻測試不準確的原因與解決方案?
測試夾與接地測量點接觸電阻過大。解決方案：將接觸點用銼刀或砂紙磨光，確保測試夾充分夾好。
干擾影響。解決方案：調整放線方向，盡量避開干擾源，減少儀表讀數跳動。
儀表使用問題。如果是電池電量不足，則及時更換電池；如果是儀表精確度下降，則需要重新校準為零。

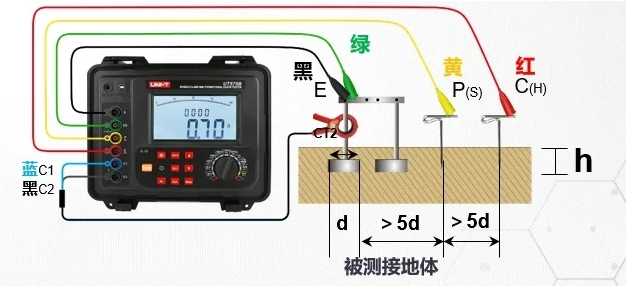

測試線方向與距離問題。解決方案：找準測試方向，確保測試電流能夠按照預期路徑流動；確保測試線的距離足夠長，使測試電流能夠充分擴散到大地中，進而得到準確、可靠的接地電阻值。
輔助接地極電阻過大。解決方案：在地樁處潑水或使用降阻劑降低電阻。
接地系統(地網)周邊土壤構成不一致。解決方案：取不同點進行測量，取平均值。

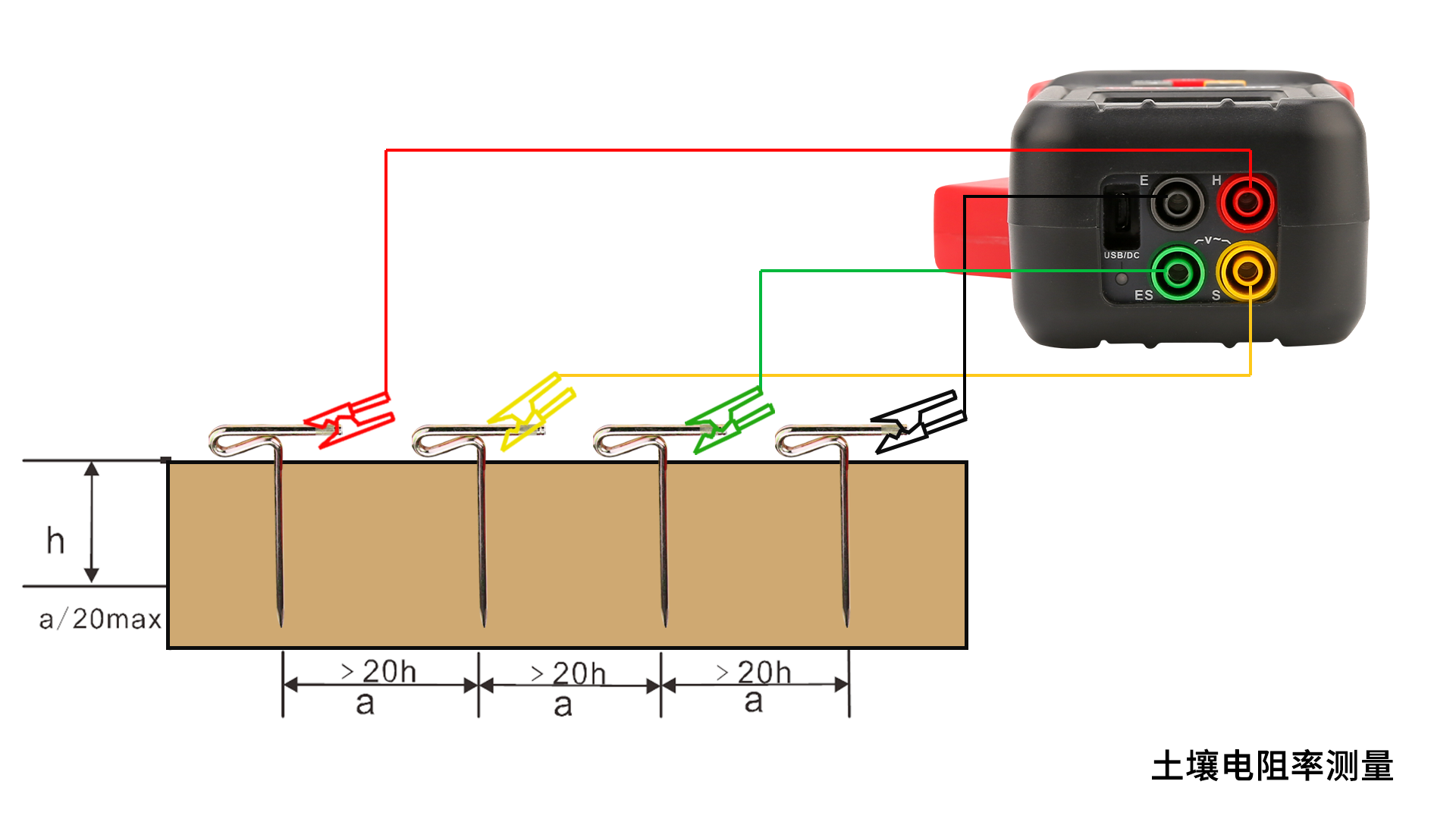

4、哪些因素影響土壤電阻率測量?
土壤電阻率不僅隨土壤的類型變化，還隨土壤的溫度、濕度、含鹽量和土壤的緊密程度而變化。在測量土壤電阻率時，需要綜合考慮以上因素，以確保測量結果的準確性和可靠性。
5、被保護的電器設備的接地端是否可以不斷開測試？對測試儀表或被保護電器設備有什么影響?
在測試接地電阻時，通常建議將被保護的電器設備與其接地端斷開。如果不斷開，在接地電阻不良的情況下，測試儀表產生的電壓或電流可能會反向流入電器設備，對設備造成損害。同時，如果電器設備存在漏電情況，漏電電流也可能通過測試線進入儀表，損壞儀表。
6、關于接地電阻的標準值?
在實際工作中，接地電阻的標準并非一成不變。不同的應用場景，對電阻值的要求也有所差異。
●獨立的防雷保護接地電阻應≤10歐。
●獨立的安全保護接地電阻應≤4歐。
●獨立的交流工作接地電阻應≤4歐。
●獨立的直流工作接地電阻應≤4歐。
●防靜電接地電阻一般要求≤100歐。
四、高效測試工具推薦
1、UT575B多功能接地電阻測試儀
集多種測量功能于一身，能夠迅速、準確地檢測接地電阻、接地電壓、直流低電阻、土壤電阻率及接地漏電流。支持多種測量方式，包括二線法、三線法、四線法、選擇法以及雙鉗法，以適應不同復雜環境下的測量需求。其獨特的大口徑電流鉗設計，使得設備能夠測量大尺寸接地引下線的接地電阻值，無論是單點接地還是網狀接地等復雜結構，都能靈活應對。在測量并聯接地系統時，無需斷開任何并聯接地極，極大地提升了測量的便捷性和效率。

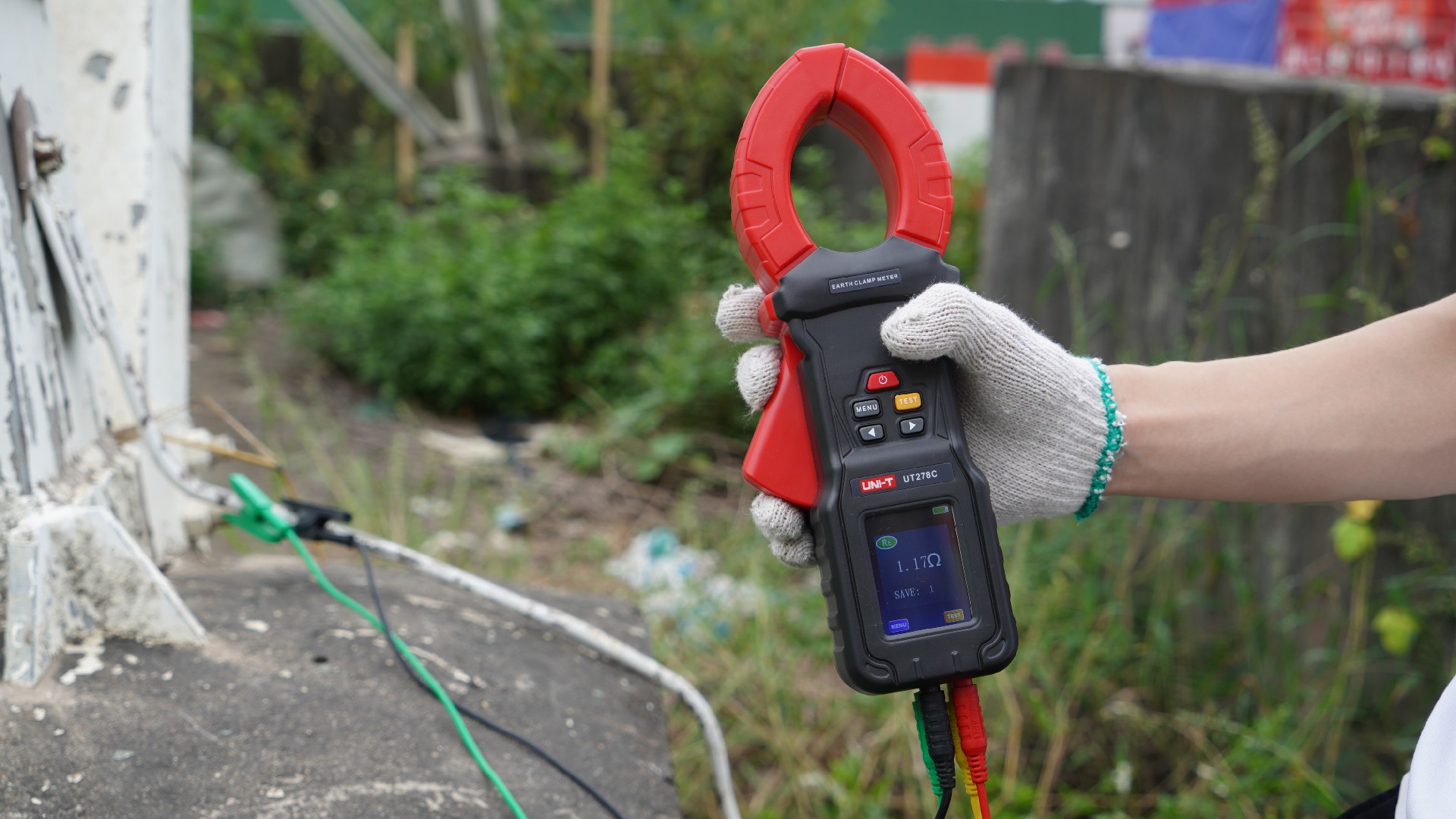

2、UT278系列地樁式鉗形接地電阻測試儀
2.4寸彩屏設計，操作便捷、攜帶方便。采用微處理器控制，具有寬廣的量程、高分辨率和強大的抗干擾能力，確保測量結果的準確可靠。集鉗形電阻、三四線電阻、交流電壓、電流測量功能于一體，滿足各種復雜測量環境的需要。具備智能報警功能，能在異常情況下及時發出警報。
五、結語
接地電阻測試儀目前常用于電氣安全檢查與接地工程竣工驗收，涉及電力、電信、氣象、油田、建筑、防雷及工業電氣設備等多個領域，是接地電阻、土壤電阻率、接地電壓、交流電流、漏電流等具體指標的常用測量工具。選擇合適的接地電阻測試儀，掌握正確的使用方法，對于保障設備安全運行、防止電氣事故具有重要意義。希望本文的分享能幫助大家更好地了解接地電阻測試儀的選型與使用，為實際工作提供有力支持。
