AI重構電子測試新范式
春節期間，DeepSeek（深度求索）火遍全網。作為國內首個全面對標GPT-4技術架構的AI大模型，DeepSeek憑借其自主研發的通用大語言模型體系，涵蓋了從7B到超千億參數的完整模型矩陣，在數學推理、代碼生成、多輪對話等核心能力上達到國際領先水平。DeepSeek的強大讓世界看到了AI算力帶來的無限可能，國內外互聯網公司紛紛入場。無獨有偶，基于“AI＋”概念的AI手機似乎讓移動設備供應商跳出了硬件互“卷”的怪圈，帶來了諸多創新應用，如AI聊天（豆包-語音外教），AI視頻（典型應用端-字節跳動的抖音），以及AI通話實時翻譯等。在汽車領域，AI同樣展現出強大的賦能作用。各大新能源車企紛紛推出智能語音助手和智能座艙等配置，推動汽車行業向智能化方向發展。在智能駕駛方面，毫末智行的大模型DriveGPT、理想汽車的MindGPT以及長城、蔚來、比亞迪（天神之眼）等企業的相關技術紛紛加入戰局。AI猶如“哪吒鬧?！卑悖瑒荼匾诨ヂ?lián)網行業掀起驚濤駭浪。
示波器作為電子測量儀器的主力，被稱為“工程師之眼”。基于“AI賦能的智能示波器”早已在示波器制造商埋下了生根發芽的種子。就在今天，全球首款“基于“DeepSeek”大模型的“AISet”智能示波器-MSO8000HD系列高分辨率示波器問世了。下面我們來一起了解搭載了“小優AI助手”后的新奇點。
“AI小優”能做什么？
AI回答："小優AI助手"是優利德基于DeepSeek大模型結合示波器工作能力研發的“智能示波器助手”，直接面向用戶或者支持開發者，提供智能對話、文本生成、語言理解、計算推理、代碼生成補全等應用場景，支持聯網搜索和思考，解析上傳文件等功能。在使用示波器方面為用戶提供如示波器使用上的幫助和知識學習，基于DeepSeek的混合精度訓練框架，訓練小優AI成為您真正意義上的助手，對示波器的測量和分析做輔助決策，分析結果正確性并進行風險評估，同時搭載信號數據異常檢測機制，對異常出現的數據報警和分析建議。AI小優還可通過聯網搜索，基于深度思考R1的AI代碼生成，提升工程師編程效率。
現在，請對小優發送指令吧！
提問解答
你的帶寬是多少？
AI回答：我猜您想問“小優AI”搭載的MSO8000HD系列高分辨率示波器的帶寬。MSO8000HD系列高分辨率示波器帶寬最高為8GHz。
MSO8000HD系列高分辨率示波器有什么分析功能？
AI回答：MSO8000HD系列高分辨率示波器具有多種分析功能，主要包括以下幾個方面：
1. 高級電源分析
電源質量、浪涌電流、諧波、開關損耗、安全作業區（SOA）、啟動/關閉時間、調制、紋波、效率、Rdson、電源時序、轉換速率（dv/dt和di/dt）、控制環路響應（Bode）和電源抑制比（PSRR）。
2. 串行協議分析
支持超過21種協議的解碼和觸發，包括RS232/422/485/UART、I2C、SPI、CAN、CAN-FD、LIN、AudioBus（I2S, LJ, RJ, TDM）、MIL-STD-1553、ARINC 429、USB、Ethernet等。支持包參數觸發、協議包視圖、事件列表、協議搜索和協議分析報告。
3. 抖動分析及眼圖
-評估串行數據通信系統的時鐘抖動、數據抖動以及眼圖張開度。
-高速數字信號傳輸系統信號完整性、時鐘同步及抗干擾能力測試。
-評估時鐘和數據恢復系統性能，包括時鐘提取、數據解調和時鐘重構等。
-定位時鐘抖動、信號失真以及頻率干擾。
4. 極限模板測試
-通過標準波形創建極限模板，實現如產線的來料篩選或質量控制。
-自定義模板測試的垂直容量和水平容量，設定總違例次數、設置測試的波形數或總時間。
-在測試失敗時對波形進行保存、報警、發出脈沖或硬拷貝等。
5. 數學波形運算
-支持?jǐn)?shù)字濾波器和用戶自定義濾波器。
-支持高級公式編輯和Matlab嵌入式編程。
-支持基本運算、濾波、高級公式編輯、Matlab嵌入式編程運算和渲染。
6. 頻譜分析
-標配增強型FFT，最高可達1Mpts信號分析。
-支持多種頻譜視圖展示：幅度譜、功率譜、功率譜密度、實部、虛部、相位譜。
7. 自動測量和統計分析
-支持超過52種自動參數測量、參數快照。
-統計分析、直方圖、趨勢圖和追蹤圖分析。
8. 順序模式和搜索導航
-順序模式支持深度快速響應優化，回看以前的波形事件或捕獲即將發生的波形事件。
-搜索和導航功能，支持多條件搜索和事件表格顯示。
這些功能使得MSO8000HD系列高分辨率示波器在高速數字信號完整性驗證、半導體芯片性能驗證、5G通信測試、新能源系統監測、電源設計和測試等領域具有廣泛的應用。
示波器的12bit垂直分辨率是什么意思？
示波器的12-bit垂直分辨率表示其模數轉換器（ADC）在垂直方向（電壓測量）上將輸入信號劃分為 212 = 4096個量化等級。具體含義如下：
1. 量化精度
量化等級：12-bit ADC 將輸入電壓范圍（例如 ±1V）劃分為 4096 個等分，每個等級對應一個電壓步長。
步長計算：若量程為 2V（±1V），則最小可分辨的電壓變化為： STEP= RANG/2^12=2V/4096≈0.488mV
分辨率越高，量化誤差越小，信號細節（如微弱變化、噪聲）的捕捉能力越強。
2. 與 8-bit 示波器的對比
8-bit 示波器：僅提供 256 個量化等級，最小步長為 7.8mV（相同量程下）。
優勢：12-bit 的量化等級是 8-bit 的 16倍，能夠更精確地區分信號的微小變化。例如：微弱信號測量：如電源紋波、傳感器輸出等。高動態范圍場景：大直流偏置上的小交流信號（如電源噪聲）。
3. 技術實現
硬件 ADC：MSO8000HD 系列采用 12-bit ADC 硬件，在滿帶寬（8GHz）和滿采樣率（20GSa/s）下直接實現 12-bit 分辨率，無需犧牲性能。
ERES模式：通過數字信號處理算法（如平均或插值），分辨率可提升至 16-bit。
4. 實際應用意義
低噪聲測量：12-bit 分辨率結合低噪聲前端設計（如優利德自研AFE 芯片），可有效降低量化噪聲，提升信噪比（SNR）。
微弱信號分析：例如：檢測電源中的微小紋波（μV級）、區分抖動中的真實信號與噪聲成分。
高精度需求場景：半導體測試、醫療設備信號分析、高速通信接口驗證等。
總結：12-bit垂直分辨率意味著示波器能夠以更精細的電壓步長捕獲信號，顯著提升對微弱信號、高動態范圍信號及復雜噪聲環境的分析能力，是高速高精度測試場景（如5G、電源設計、芯片驗證）的關鍵指標。
任務執行和訓練
我需要進行紋波測試，請根據以下步驟配置示波器。
1.打開ERes模式，設置增強分辨率3bit；
2.示波器阻抗設置為1MΩ，耦合方式AC耦合；
3.設置示波器觸發電平為0V；
4.設置示波器垂直檔位為10mV/div；
5.設置示波器水平檔位為1ms；
AI回答：好的，正在為您配置。
AI創作
請幫我寫一段MATLAB代碼，設計一個截止頻率為10MHz的有限沖激響應型低通濾波器，濾波器階數為30階，要求使用矩形窗。
AI回答：以下是一段 MATLAB 代碼，用于設計一個截止頻率為 10MHz 的 30 階有限沖激響應（FIR）型低通濾波器，并使用矩形窗。
function resultData=MatlabFunc(sourceData,sampleInterval)
fs=1/sampleInterval; %通過當前采樣間隔計算當前采樣率
% 參數設置
fc = 10e6; % 截止頻率 1 MHz
N = 30; % FIR 濾波器階數
% 設計FIR濾波器，使用矩形窗
% 歸一化截止頻率
wn = 2*fc/fs;
b = fir1(N, wn, 'low',rectwin(N+1)); % 使用矩形窗設計FIR低通濾波器
% 濾波信號
resultData = filter(b, 1, sourceData); % 對正弦波信號進行濾波
end
運行這段代碼后，你將得到一個 30 階 FIR 低通濾波器的頻率響應圖，截止頻率為 10MHz，使用矩形窗設計。
Matlab嵌入式編程運行
總結：優利德正積極布局AI驅動的智能儀器領域，推出全球首款基于DeepSeek大模型的MSO8000HD高分辨率示波器，搭載“小優AI助手”，實現測量決策輔助、信號異常檢測等功能，顯著提升測試效率與精度。未來，公司將持續探索“AI+測試儀器”的創新路徑，推動測試流程自動化與智能化，引領電子測試邁向AI賦能的新時代。

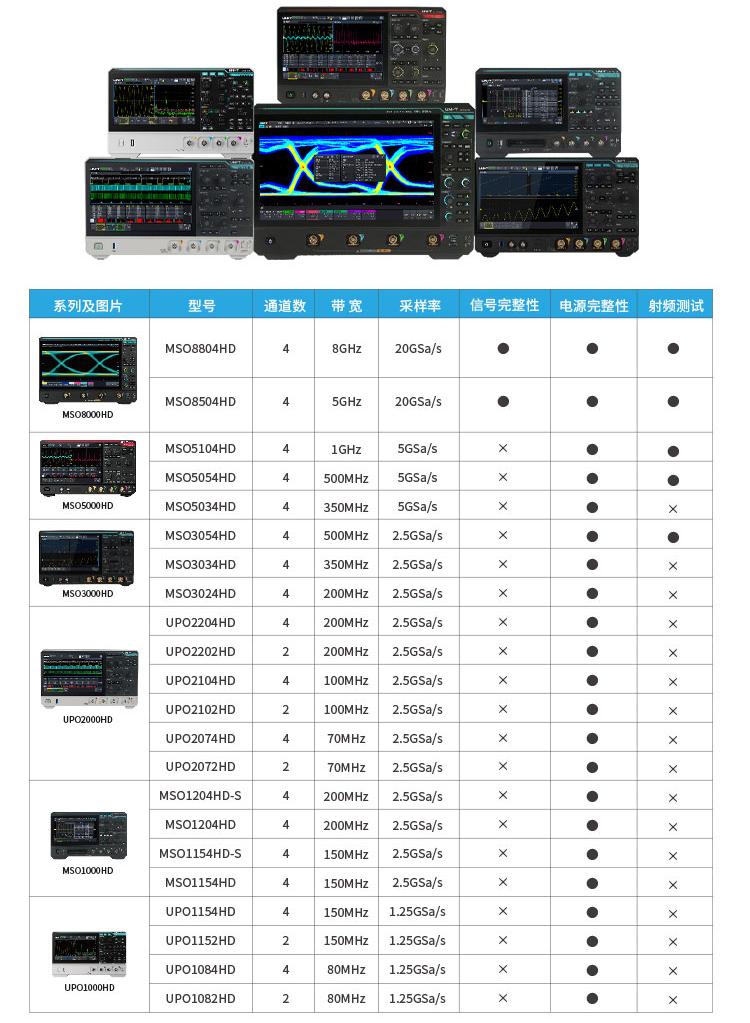

了解優利德高分辨率系列示波器
